Воздухонагреватели электрические серии ВЭ



Общие сведения.

Воздухонагреватели электрические предназначены для комплектации воздухонагревательных установок серии УВЭ, применяемых для отопления и вентиляции помещений промышленного, сельскохозяйственного, коммунального и культурного назначения, а также для других установок, взамен электрокалориферов серии СФО-1T, а также в качестве самостоятельных изделий для воздушного отопления помещений.

Условия эксплуатации - умеренно-холодный климат (УХЛ) категории размещения 4 по ГОСТ 15150-69. Окружающая среда должна быть невзрывоопасна и не должна содержать токопроводящей пыли.

По индивидуальному заказу изготовим воздухонагреватели мощностью до 250 кВт.



Технические характеристики

Наименование показателя Индекс изделия
ВЭ-15-02 ВЭ-30-01 ВЭ-30-02 ВЭ-45-01 ВЭ-45-02 ВЭ-65-01 ВЭ-65-02 ВЭ-90-01
Установленная
мощность, кВт		 14,4 22,5 28,8 45,0 43,2 67,5 57,6 90,0
Номинальная мощность
одного нагревателя, кВт		 1,6 2,5 1,6 2,5 1,6 2,5 1,6 2,5
Производительность
по воздуху, м3/ ч, не менее		 1700 2000 3000 4000 6000
Температура выходящего
воздуха, °С, не более		 100
Число электрических
секций		 3
Напряжение сети, В 380±28,5
Частота, Гц 50
Число фаз 3
Напряжение на
нагревателе, В		 220
Схема соединения
нагревателей в секции

звезда
Степень защиты
оболочки		 IР30
Масса, кг,
не более		 19,0 33,0 38,0 48,0

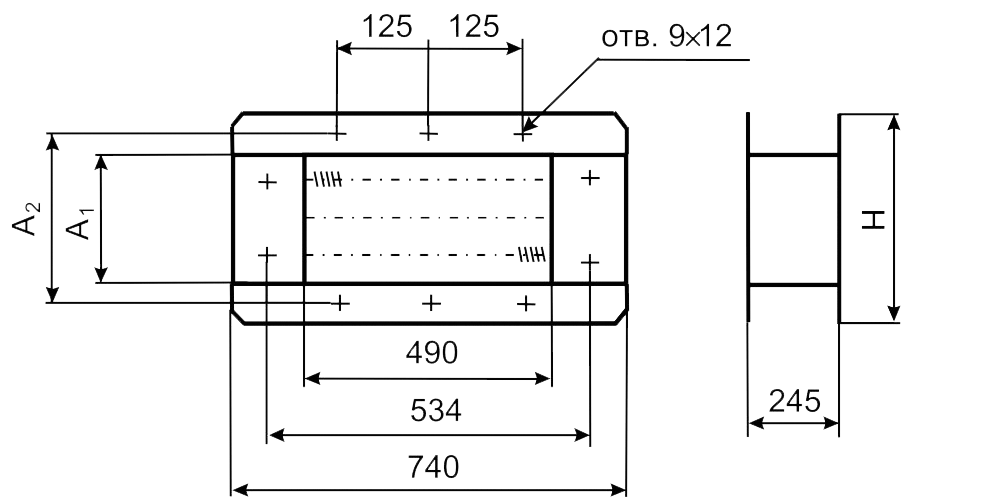

Высота H, мм 250 385 520 655
А1, мм 170 305 440 575
А2, мм 215 350 485 620

Цена

 8555 8555 13452 13452 18526 18526 23187 23187

Воздухонагреватели комплектуются нагревателями (ТЭН ø 13 мм) из углеродистой стали обыкновенного качества с алюминиевым накатным оребрением. Возможна комплектация нагревателями, оребренными навивной стальной лентой. Применяемые на нагревательных элементах материалы не выделяют при работе вредных веществ. Корпус воздухонагреватея изготовлен из листовой стали.
На воздухонагревателе установлено температурное реле ТВ-130 (или аналогичное), отключающее воздухонагреватель при превышении температуры оребрения ТЭН свыше 130 °С.

Воздухонагреватели исполнения "01" укомплектованы нагревателями (ТЭН) мощностью 2,5 кВт, исполнения "02" - нагревателями мощностью 1,6 кВт.
