Регулятор температуры ТРТС-ОС

Информация представлена для справки. Поставляется улучшенный аналог ТРЖ-М

Регуляторы температуры прямого действия представляют собой регулирующие устройства, которые за счёт температуры измеряемой среды получают энергию, необходимую для перестановки регулирующего клапана.
   Регулятор температуры ТРТС-ОС прямого действия предназначен, для автоматического поддержания заданной температуры воды‚ идущей на бытовые нужды при открытой системе теплоснабжения. Автоматическое поддержание температуры воды за регулятором осуществляется путем изменения расхода воды из подающего трубопровода.

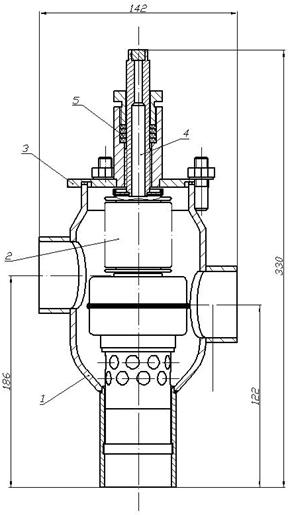

Изделие состоит из сварного стального корпуса 1, сильфонного блока 2, крышки 3 с сальниковым уплотнителем 4, регулировочного винта 5. Автоматическое поддержание температуры воды за регулятором осуществляется путем изменения расхода воды из подающего трубопровода. Сильфонный блок 2 выполняет функцию исполнительного органа прибора. Принцип работы регулятора основан на физическом свойстве жидкости, имеющей высокий коэффициент объемного расширения, которой заполнен сильфон через отверстие в регулировочном винте. С целью повышения надежности работы изделия в зоне повышенных температур, устранения вибраций при высоких расходах или перепадах давления на регуляторе, регулирующее устройство выполнено в виде патрубка из нержавеющей стали, имеющего 2 ряда отверстий, который при изменении длины сильфонного блока, перемещается во втулке из нержавеющей стали, запрессованной во входной патрубок.
Изменение длины сильфонного блока под действием температуры воды приводит к изменению ее расхода. Регулировка расхода воды через регулятор для обеспечения заданной температуры за регулятором осуществляется с помощью регулировочного винта 5.


 В настоящее время так же изготавливаются:

 Ду20, Ду25, Ду32

Условное давление, мПа – 1,0
Пропускная способность, м³/ч, max – 10
Температура среды на входе, ^oC , max – 150
Пределы регулирования, ^oC – 30-90
Точность регулирования, ^oC - +/-3
Масса, кг – 2,6
Располагаемый перепад давления в трубопроводах теплового ввода, (мПа):
не менее – 0,1
не более – 0,4
