    Терморегулятор ТР-1



 Регулятор температуры предназначен для регулирования температуры теплоносителя в контуре отопления и температуры воды в системе водоснабжения с целью оптимизации потребления тепловой энергии и поддержания высокого уровня температурного комфорта в помещении.
Применяется в системах отопления (вентиляции), горячего водоснабжения индивидуальных тепловых пунктов жилых, общественных и производственных зданий, а также центральных тепловых пунктов.





Терморегулятор может работать в следующих режимах:
   - регулирование только отопления или регулирование только       ГВС (ТР-1-04, ТР-1-03);
    - регулирование отопления и ГВС (ТР-1-03)

Терморегулятор состоит из:
   - клапана регулирующего с электроприводом РКЭП;
   - одноканального микропроцессорного блока терморегулирования ВТР-04И с термодатчиками или двухканального блока терморегулирования ВТР-04

Микропроцессорный блок терморегулирования ВТР предназначен для автоматического поддержания заданного значения температуры горячей воды на выходе теплообменника, а также для автоматического управления системой отопления с целью оптимизации расходования тепловой энергии. Комплектность регулятора зависит от системы регулирования и диаметра условного прохода. ВТР осуществляет контроль и индикацию:
   а) при работе в качестве регулятора системы отопления:

  • Температуры наружного воздуха Тн;

  • Температуры теплоносителя на входе системы отопления Тс;

  • Температуры воды в обратном трубопроводе системы отопления То;
    		•

       б) при работе в качестве регулятора ГВС:

  • Температуры горячей воды на выходе теплообменника Тг.
    		•

       в) при работе в качестве регулятора системы отопления и ГВС (ТР-1-03) ВТР осуществляет управление:

  • ИУ в контуре отопления и контуре ГВС одновременно (ВТР-03)

  • ИУ в контуре отопления или в контуре ГВС (ВТР-04)

    		•

    Блок терморегулирования ВТР состоит из блока управления (БУ) и комплекта датчиков температуры в количестве до четырех штук: термодатчик наружного воздуха, термодатчик погружной, термодатчик контактный.
    (по согласованию с Заказчиком)
    Условия эксплуатации:
      - температура окружающей среды от 5 до 50° С;
      - относительная влажность воздуха до 80% при температуре 35° С.

    Основные Технические характеристики
    Количество подключаемых термодатчиков, шт.
    – до 4*
    Количество исполнительных устройств (РКЭП), шт.
    – до 2*
    Номинальное напряжение питания
    однофазная сеть переменного тока с частотой 50 Гц и
    напряжением 220В.
    Регулируемая среда
    сетевая вода систем теплоснабжения
    Величина условного давления рабочей среды,
    МПа, не более
    1,6
    Диаметр условного прохода, мм
    32, 50, 80
    Условная пропускная способность, Кv, м3/ч
    для Ду32
    для Ду50
    для Ду80

    10±1,0
    25±2,5
    60±6,0



    Степень защиты составных частей:
    - Регулирующий клапан (РКЭП) АЛШ 2.573.035
    - Блок терморегулирования (БТ) ВТР04-10.00.00 (ВТР03-10.00.00)
    - Термодатчик наружного воздуха (ТВН) ВТР03-20.00.00
    - Термодатчик погружной (ТВП) ВТР03-30.00.00
    - Термодатчик контактный (ТВК) ВТР03-40.00.00
    1Р54
    1Р54
    1Р63
    1Р68
    1Р54

    Габаритные размеры, мм
    - Блок терморегулирования (БТ)
    - Регулирующий клапан (РКЭП)



    180х180х60
    Ду32 250х240х480
    Ду50 250х260х480
    Ду80 320х310х570

    Масса, кг.
    - Блок терморегулирования (БТ)
    - Регулирующий клапан (РКЭП)



    не более 1,0
    Ду32 30±2
    Ду50 32±2
    Ду80 46±2

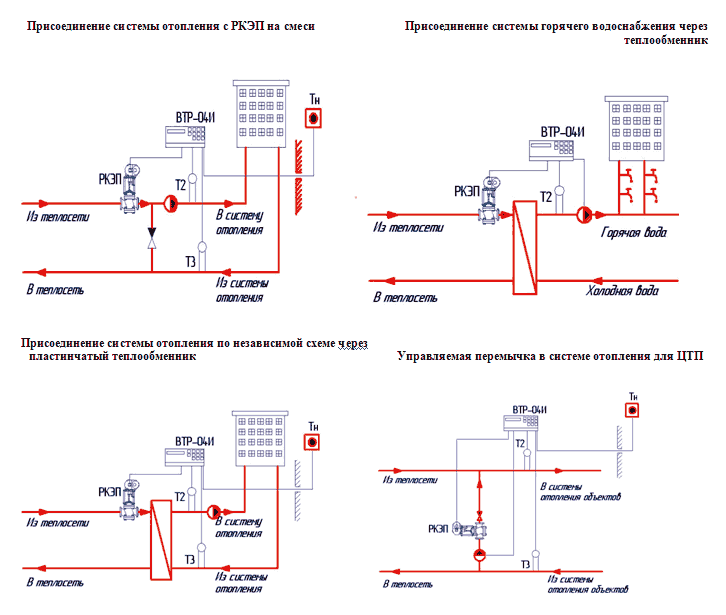

    УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
    Принцип регулирования системы отопления здания основан на поддержании температуры теплоносителя на входе системы отопления в зависимости от температуры наружного воздуха согласно установленному потребителем температурному графику. Терморегулятор позволяет потребителю вводить недельный временной график рабочего \ нерабочего времени и рабочих \ нерабочих дней с понижением температурного графика в нерабочее время на установленную потребителем величину. Температура горячей воды на выходе теплообменника в контуре горячего водоснабжения поддерживается в соответствии с заданным потребителем значением.
    Предусмотрено полное отключение контура горячего водоснабжения в установленное потребителем время суток по недельному графику. Терморегулятор автоматически осуществляет самодиагностику и контроль функционирования внешних устройств с целью предотвращения аварийных ситуаций. При возникновении неисправностей в системе регулятор анализирует ситуацию и принимает адекватные меры, предотвращающие разморозку здания и перерасход тепла. При исчезновении неисправностей восстановление нормальной работы происходит автоматически.
    Пример условного обозначения при заказе терморегулятора с диаметром условного прохода Ду 32 мм и в другой документации: ТЕРМОРЕГУЛЯТОР ТР-1-32 ТУ4218-003-36329069-04 (для регулирования системы отопления или ГВС) ТЕРМОРЕГУЛЯТОР ТР-1-03-32 ТУ4218-003-36329069-04 (для регулирования системы отопления и ГВС)
