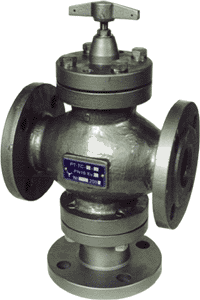

Регулятор
температуры РТ-ТС
|
|
Предназначен для
автоматического регулирования
температуры в нагревательных и
охладительных системах бытовых,
коммунальных и промышленных установок.
Типовое применение:
- открытые системы горячего
водоснабжения и отопления;
-
охладителигазомотокомпрессоров,
теплообменников.
Терморегуляторы
относятся к регулирующим устройствам
прямого действия, не требующим для своей
работы постороннего источника энергии.
Принцип действия основан на перемещении
клапана в зависимости от изменения
объема наполнителя термочувствительного
элемента (датчика температуры ТД-М)
пропорционально изменению температуры
теплоносителя.
Автоматическое поддержание заданной
температуры производится по способу
перепуска. Соотношение количества
регулируемой среды в каналах "В" и "С"
определяется температурой. |
 |
При повышении температуры
регулируемой среды клапан перемещается
термочувствительным элементом, при этом расход в
канале "С" увеличивается, а в канале "В"
уменьшается. Соотношение расходов изменяется до
тех пор, пока регулируемая температура не примет
заданного значения.
При понижении температуры, восстановление
заданного температурного режима происходит под
действием пружины возврата, перемещающей клапан
в положение, при котором расход в канале "С" -
уменьшается, в "В" - увеличивается.
Корпусные детали изготовлены из
СЧ 18.
Основные технические характеристики
|
Наименование |
Значения |
|
Температура
фиксированной настройки, ±2 °C |
35, 45, 50, 55, 60,
65, 70, 75, 80, 85, 90, 95 |
|
Зона
пропорциональности, °C не более |
10 |
|
Зона
нечувствительности, °C не более |
3 |
|
Постоянная времени,
с не более |
100 |
|
Диаметр условного
прохода, мм |
25, 40, 50,80 |
|
Условная пропускная
способность, Кv, м³/ч |
6,3; 12,5; 25; 60 |
|
Условное давление,
МПа |
1 |
|
Относительная
протечка, % от Kv: |
|
|
- по каналу С не более |
1 |
|
- по каналу В не более |
2,5 |
|
Присоединение
фланцевое по ГОСТ 12815-80 |
Схема
установки регулятора РТ-ТС в открытой системе
водоснабжения
на схемах обозначены:
"А" - выход смешанной воды;
"В" - вход горячей воды;
"С" - вход обратной воды.
1- терморегулятор РТ-ТС
2- регулятор давления РД
3- терморегулятор РТЦГВ или ТРК
4- фильтры ФФС или ФФМ
5- обратный клапан
6- задвижки |
