БУНКЕРЫ НАКОПИТЕЛЬНЫЕ и ПЫЛЕСБОРНИКИ.
Бункер накопительный ( пылесборник ) служит
для временного хранения сыпучих
продуктов производства.

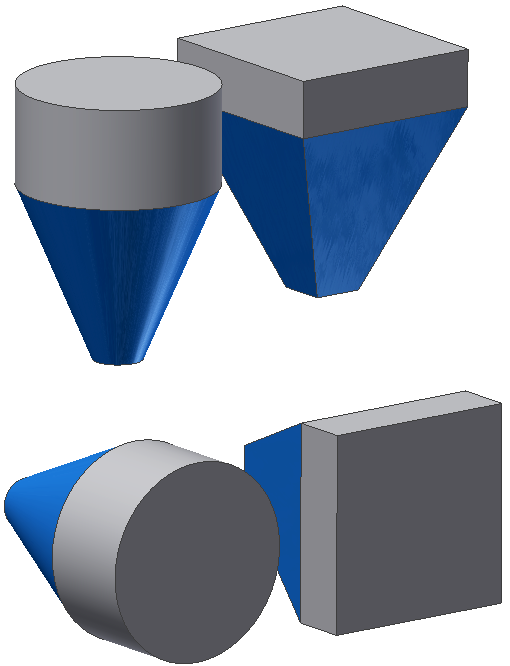

По форме
бункеры можно разделить на
пирамидальные и цилиндрические.

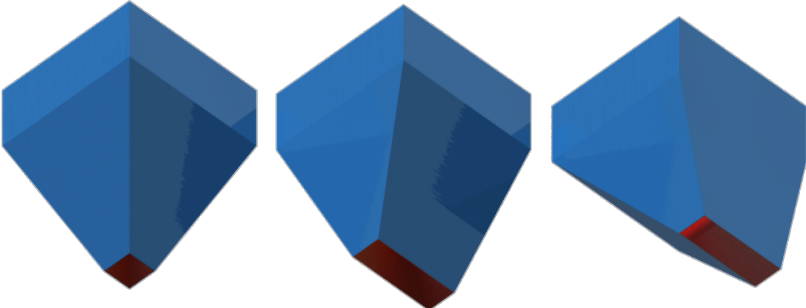

Пирамидальный
бункер лучше вписывается в объем
зданий (особенно при размещении
в ряд), имеет больший
эффективный объем (в пересчете
на площадь занимаемой
поверхности пола).

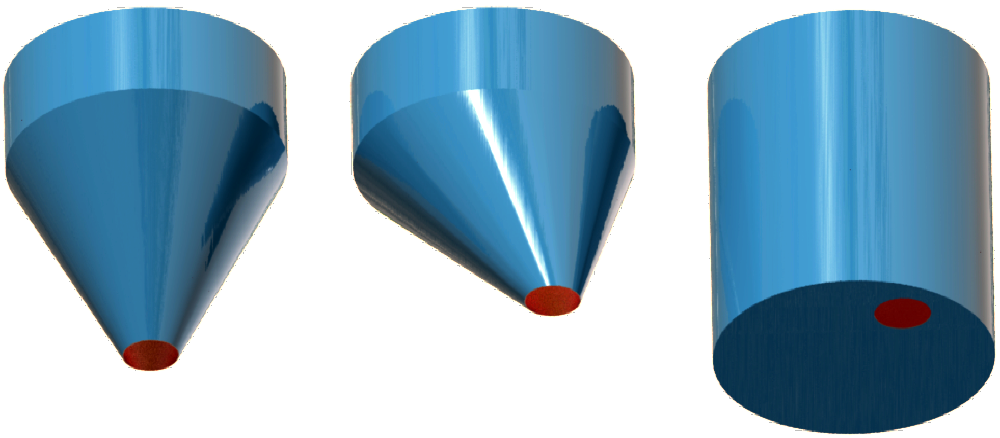

Конический бункер
имеет несколько меньшее время
выгрузки (за счет отсутствия
внутренних двугранных углов).
Конический бункер полностью
лишён "застойных" зон, т.е. зон
из которых может производиться
неполная выгрузка материала.
Объем
накопительного бункера
подбирается как правило исходя
из свойств и периодичности
выгрузки сыпучего материала.
В накопительных бункерах
большого объема при склонности
материала к слипанию или слёживаемости (например
древесные стружки) может
образовываться "куполение"
материала, что приводит к
неполной выгрузке материала из
верхней части накопительного бункера и требует
дополнительного механического
воздействия на материал для его
выгрузки.
Ниже приведены
наиболее типовые варианты
изготовления бункеров. Возможно
изготовление других
типоразмеров.
Для
установки бункера требуются
опоры
Подробнее... |
|
|
Бункер накопительный пирамидальный
|
Наименование |
Авн, мм |
Н, мм |
Н1, мм |
авн, мм |
Масса, кг |
Цена с НДС |
|
Бункер П V=0,2 м3 |
450 |
945 |
495 |
200 |
40 |
4500 |
|
Бункер П V=0,3 м3 |
600 |
1260 |
660 |
200 |
71 |
6280 |
|
Бункер П V=0,7 м3 |
750 |
1575 |
825 |
200 |
111 |
12520 |
|
Бункер П
V=1,1
м3 |
900 |
1890 |
990 |
200 |
214 |
18020 |
|
Бункер П
V=1,7
м3 |
1050 |
2205 |
1155 |
200 |
291 |
21455 |
|
Бункер П
V=2,6
м3 |
1200 |
2520 |
1320 |
200 |
380 |
32040 |
|
Бункер П
V=3,7
м3 |
1350 |
2835 |
1485 |
300 |
481 |
40546 |
|
Бункер П
V=5,1
м3 |
1500 |
3150 |
1650 |
300 |
594 |
50060 |
|
Бункер П
V=6,8
м3 |
1650 |
3465 |
1815 |
300 |
719 |
60570 |
|
Бункер П
V=8,7
м3 |
1800 |
3780 |
1980 |
300 |
856 |
72090 |
|
Бункер П
V=11,1
м3 |
1950 |
4095 |
2145 |
300 |
1004 |
84600 |
|
Бункер П
V=13,8
м3 |
2100 |
4410 |
2310 |
300 |
1165 |
98110 |
|
Бункер П
V=16,9
м3 |
2250 |
4725 |
2475 |
300 |
1337 |
112630 |
|
Бункер П
V=20,5
м3 |
2400 |
5040 |
2640 |
300 |
1521 |
128145 |
|
Бункер П
V=24,5
м3 |
2550 |
5355 |
2805 |
300 |
1717 |
144670 |
|
Бункер П
V=29,0
м3 |
2700 |
5670 |
2970 |
300 |
1925 |
162185 |
|
Бункер П V=57,0
м3 |
3600 |
7560 |
3960 |
300 |
2353 |
264300 |
Бункер
накопительный цилиндрический
|
Наименование |
Dвн,
мм |
Н, мм |
Н1, мм |
dвн,
мм |
Масса, кг |
Цена с НДС |
|
Бункер Ц V=0,1 м3 |
450 |
945 |
495 |
200 |
31 |
3 550 |
|
Бункер Ц V=0,3 м3 |
600 |
1260 |
660 |
200 |
56 |
6 280 |
|
Бункер Ц V=0,5 м3 |
750 |
1575 |
825 |
200 |
87 |
9 810 |
|
Бункер Ц
V=0,9
м3 |
900 |
1890 |
990 |
200 |
168 |
14 128 |
|
Бункер Ц
V=1,4
м3 |
1050 |
2205 |
1155 |
200 |
228 |
19 230 |
|
Бункер Ц
V=2,0
м3 |
1200 |
2520 |
1320 |
200 |
298 |
25 120 |
|
Бункер Ц
V=2,9
м3 |
1350 |
2835 |
1485 |
300 |
377 |
31 780 |
|
Бункер Ц
V=4,0
м3 |
1500 |
3150 |
1650 |
300 |
466 |
39 250 |
|
Бункер Ц
V=5,3
м3 |
1650 |
3465 |
1815 |
300 |
564 |
47 490 |
|
Бункер Ц
V=6,9
м3 |
1800 |
3780 |
1980 |
300 |
671 |
56 512 |
|
Бункер Ц
V=8,7
м3 |
1950 |
4095 |
2145 |
300 |
787 |
66 330 |
|
Бункер Ц
V=10,8
м3 |
2100 |
4410 |
2310 |
300 |
913 |
76 950 |
|
Бункер Ц
V=13,3
м3 |
2250 |
4725 |
2475 |
300 |
1048 |
88 300 |
|
Бункер Ц
V=16,1
м3 |
2400 |
5040 |
2640 |
300 |
1193 |
100 470 |
|
Бункер Ц
V=19,2
м3 |
2550 |
5355 |
2805 |
300 |
1346 |
113 420 |
|
Бункер Ц
V=22,8
м3 |
2700 |
5670 |
2970 |
300 |
1509 |
127 155 |
|
