Регулятор давления РД-НО и РД-НЗ |
||
|
Регулятор расхода и давления РР и РД прямого действия с нормально открытым (НО) или нормально закрытым (НЗ) регулирующим клапаном (в дальнейшем регуляторы) предназначены для регулирования давления, расхода (перепада давлений) пара, жидких и газообразных сред, неагрессивных к материалам деталей регулятора, из которых он изготовлен (чугун СЧ18 ГОСТ 1412). Регуляторы с нормально открытым клапаном (НО) регулируют давление "после себя", с нормально закрытым (Н3) - "до себя". Принцип действия основан на уравновешивании силы упругой деформации пружины настройки усилием, создаваемым регулируемой средой на мембранном узле. Принцип действия регуляторов основан на уравновешивании силы упругой деформации пружины настройки силой, создаваемой регулируемым давлением на мембране чувствительного элемента мембранного узла. В сборке регуляторов давления с нормально открытым или нормально закрытым регулирующим клапаном импульс регулируемого давления подаётся в верхнюю полость мембранного узла. В сборке регуляторов расхода (перепада давлений) импульсы регулируемого давления, соответствующие заданному расходу, подаются в обе полости мембранного узла, при этом условие равновесия усилий на мембране обеспечивается суммой усилий, развиваемое разностью регулируемых давлении и силой упругой деформации пружины |
|
|
Основные технические характеристики
|
Диаметры условного прохода, мм |
25 |
32 |
40 |
50 |
80 |
100 |
150 |
150 |
|
Диапазоны настройки регулируемого давления, МПа |
0,04-0,16; 0,1-0,4; 0,16-0,63, 0,4-1,0 |
|||||||
|
Условная пропускная способность, Кv, м³/ч |
6,3 |
10 |
16,0 |
25,0 |
60,0 |
80 |
160 |
250 |
|
Условное давление, МПа |
1,6 |
|||||||
|
Зона пропорциональности |
20% от верхнего предела настройки 30% от верхнего предела настройки (для диапазона 0,4-1,0) |
|||||||
|
Зона нечувствительности, °C, не более |
4 % от верхнего предела настройки |
|||||||
|
Допустимая протечка в % от Кv, не более |
0,1 |
|||||||
|
Температура регулируемой среды, °C |
от 0 до + 180 |
|||||||
|
Масса регуляторов, кг, не более |
23,5 |
26 |
28,5 |
34,5 |
56 |
58 |
140 |
140 |
Схема включения при регулировании давления "до- и после- себя"
Регулирование давления "после себя" - нормально открытый клапан (РД-НО)
Регулирование давления "до себя" - нормально закрытый клапан (РД-НЗ)

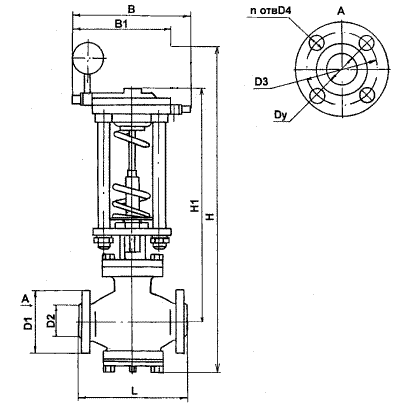

Габаритные и присоединительные размеры
| Ду | Н | Н1 | D1 | D2 | D3 | D4 | L | n | B | B1 | Масса |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 645 | 445 | 115 | 68 | 85 | 14 | 160 | 4 | 310 | 280 | 23,5 |
| 32 | 655 | 455 | 135 | 78 | 100 | 18 | 180 | 26,0 | |||
| 40 | 690 | 465 | 145 | 88 | 110 | 200 | 28,5 | ||||
| 50 | 720 | 495 | 160 | 102 | 125 | 230 | 34,5 | ||||
| 80 | 800 | 535 | 195 | 133 | 160 | 310 | 56 | ||||
| 100 | 820 | 535 | 215 | 158 | 180 | 350 | 8 | 52,5 |
