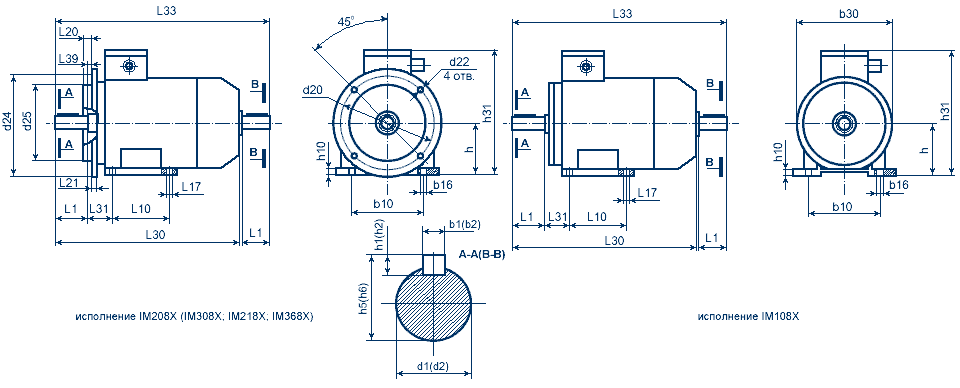

Габаритные и присоединительные размеры АИР









  Тип двигателя
Размеры, мм АИР56 АИР63 АИР71 АИР80А АИР80В, С АИР90 АИР100S АИР100L АИР112 АИР132S АИР132М АИР160S АИР160М АИР180S АИР180М
2 4, 6, 8 2 4, 6, 8 2 4, 6, 8 2 4, 6, 8
L1 23 30 40 50 50 50 60 60 80 80 80 110
L10 71 80 90 100 100 125 112 140 140 140 178 178 210 203 241
L17 5,8 7,0 7,0 10,0 10,0 10,0 12,0 12,0 12,0 12,0 12,0 15
L20 IМ2081 IМ3081 3,0 3,5 3,5 3,5 3,5 4,0 4,0 4,0 4,0 5,0 5,0 5
IМ2181 IМ3681 2,5 2,5 3,0 2,5 3,0 3,0 3,5 3,0 3,5 3,0 3,5 3,5 3,5 3,5 3,5 4,0 3,5 4,0
L21 10 10 10 10 10 12 14 14 15 19 19 13 15
L30 218 237 272,5 332* 296,5 368* 320,5 392* 337
401* 		360
430* 		391
460* 		433 463 501 680 720 700 740
L31 36 40 45 50 50 56 63 63 70 89 89 108 121
L33 234,0 263,0 316,5 350,0 374,0 390,0 424,0 455,0 516,0 546,0 584,0 785 815 804 844
L39 0 0 0 0 0 0 0 0 0 0 0 0
b1 4 5 6 6 6 8 8 8 10 10 10 12 14 12 14 14 16 14 16
b2 12 14
b10 90 100 112 125 125 140 160 160 190 216 216 254 279
b16 8,8 10 10 12 12 12 16 16 16 16 16 20
b30 127 142 160 180 180 198 226 226 250 287 287 350 375
b31** 90 90 115 - 115 - 120 - - - - - - - -
h 56 63 71 80 80 90 100 100 112 132 132 160 180
h1 4 5 6 6 6 7 7 7 8 8 8 8 9 8 9 9 10 9 10
h2 8 9
h5 12,5 16,0 21,5 24,5 24,5 27,0 31,0 31,0 35,0 41,0 41,0 45 51,5 45 51,5 51,5 59 51,5 59
h6 45 51,5
h10 7 8 8 9 9 10 12 12 14 16 16 - 20
h31 148 161 188 225* 204,5 241,5* 204,5 241,5* 230,0 267* 246,5 288* 246,5 288* 276 316 316 405 445
d1 11 14 19 22 22 24 28 28 32 38 38 42 48 42 48 48 55 48 55
d2 42 48
d20 IМ2081 IМ3081 115 130 165 165 165 215 215 215 265 300 300 300 350
IМ2081 IМ3081 65 85 75 100 85 115 100 130 100 130 115 130 130 130 130 165 165 215 165 215 - -
d22 IМ2081 IМ3081 10 10 12 12 12 15 15 15 15 19 19 19
IМ2181 IМ3681 М5 М6 М5 М6 М6 M8 М6 M8 М6 M8 М8 М8 М8 М8 М10 М10 М12 М10 М12 -
d24 IМ2081 IМ3081 140 160 200 200 200 250 250 250 300 350 350 350 400
IМ2181 IМ3681 80 99 90 110 105 140 120 160 120 160 140 164 160 160 156 211 200 248 200 248 - -
d25 IМ2081 IМ3081 95 110 130 130 130 180 180 180 230 250 250 250 300
IМ2181 IМ3681 50 70 60 80 70 95 80 110 80 110 95 110 110 110 110 130 130 180 130 180 - -
