Низкие цены на вентиляторы ВЦ 4-70 и ВЦП 7-40

Главная страница >> Пылеуловители и циклоны>> Циклоны УЦМ-38

Rambler's Top100Рейтинг@Mail.ru

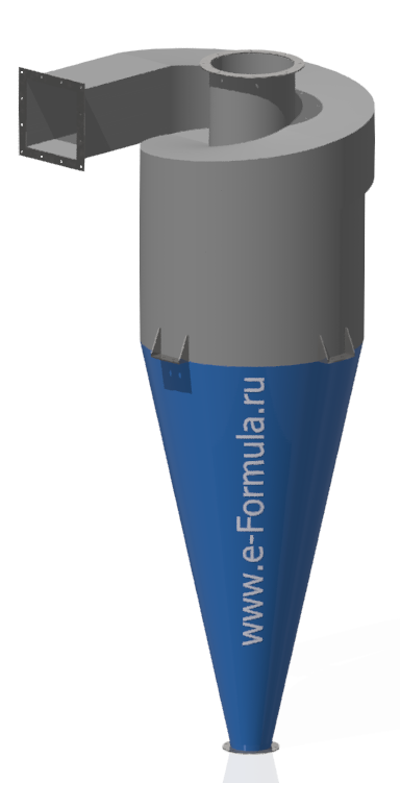

Циклоны УЦМ-38 предназначены для улавливания мелкодисперсной пыли в системах пневмотранспорта и аспирационных установках, например, в размольных и шелушильных отделениях мукомольных и крупяных заводов).
Циклоны могут комплектоваться улиткой на выхлопной трубе или зонтом, что зависит от расположения вентилятора. При работе циклона под давлением на нем устанавливается зонт, под разряжением — улитка.

Циклоны УЦМ-38 изготавливаются диаметром 250 – 850 мм.
Эффективность циклонов УЦМ-38:
- мелкодисперсная мучная пыль для групповых циклонов – 99 – 99,5%;
- мучная пыль для одиночных циклонов  - 98 – 99 %;
Циклоны изготавливаются как правого так и левого исполнения.

Модернизированный циклон УЦМ-38 отличается от УЦ-38 завихрителем,  который выполнен в спирально-винтовой формы, что позволило увеличит производительность циклона, а также уменьшить аэродинамическое сопротивление.

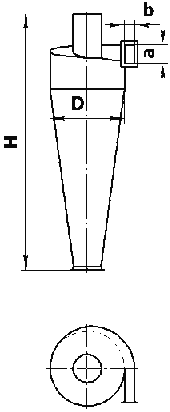

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНОВ УЦМ-38



Наименование

Производительность по воздуху м3/ч

Диаметр, мм

Высота, мм

Масса, кг

Цена

Циклон УЦМ-38-250

170 – 230

250

825

13

 8000

Циклон УЦМ-38-300

240 – 300

300

980

17

 8850

Циклон УЦМ-38-350

340 – 400

350

1135

22

 11500

Циклон УЦМ-38-400

430 – 520

400

1290

28

 13000

Циклон УЦМ-38-450

540 – 650

450

1445

35

 14800

Циклон УЦМ-38-500

670 – 800

500

1600

41

 19000

Циклон УЦМ-38-550

820 – 1000

550

1755

49

 25100

Циклон УЦМ-38-600

970 – 1160

600

1910

56

 28300

Циклон УЦМ-38-650

1130 – 1360

650

2065

66

 31400

Циклон УЦМ-38-700

1320 – 1600

700

2220

76

 33000

Циклон УЦМ-38-750

1520 – 1830

750

2375

90

 34700

Циклон УЦМ-38-800

1730 – 2070

800

2530

105

 37800

Циклон УЦМ-38-850

1940 – 2330

850

2685

125

 39300



При одновременном заказе скидка на бункер или вентилятор составит 10%
Для работы этого вида циклонов необходим пылевой вентилятор
ВР 140-40 ( ВЦП 7-40 )
Подробнее...		 Для сбора частиц, уловленных циклоном, необходим бункер
Бункер
Подробнее...
