Циклон РЦ

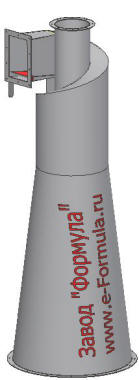

Циклон РЦ с регулирующим устройством e-Formula.ru

Циклон РЦ с обратным конусом, предназначен для улавливания слипающихся и маслянистых пылей. Он имеет обратный конус, снабжён спирально-винтовым закручивающим аппаратом и регулирующим устройством
Циклон РЦ  рекомендуется применять для улавливания пылей с повышенной влажностью или маслянистостью, склонных к слипанию, содержащих очень крупнодисперсную фракцию и обладающих повышенной абразивностью.
Закручивающий аппарат циклона РЦ выполнен в виде спирализованного винта, в нем размещено регулирующее устройство, которое представляет собой направляющую лопатку. лопатка расположена на уровне нижней плоскости закручивающего аппарата между корпусом циклона и выхлопным патрубком. с помощью рукоятки лопатка устанавливается и фиксируется под заданным углом.
Данная конструкция позволяет осуществлять коагуляцию пыли в закручивающем аппарате, предотвращать вынос крупных частиц с большой парусностью, регулировать угол входа, а также соотношение между осевой и тангенциальной составляющими скорости потока при входе в корпус циклона в зависимости от свойств пыли и ее концентрации в очищаемом воздухе.
При помощи направляющей лопатки можно периодически очищать внутреннюю поверхность корпуса циклона в случае налипания пыли. Для этого направляющую лопатку поворачивают несколько раз вверх на 1350 и возвращают в исходное положение.


Заслонка шиберная ручная ЗШР
Зонт для циклона
от осадков
Заслонка шиберная ручная ЗШР
Заслонка шиберная
ручная ЗШР
Герметичный роторный <br />питатель ГРП
Герметичный роторный
питатель ГРП
Затвор поворотный <br />дисковый
Затвор поворотный
дисковый
Лопастной датчик уровня сыпучих веществ
Лопастной датчик
уровня сыпучих

Прайс Лист

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование Производительность
по воздуху м3/ч
Габаритные размеры Масса, кг
Диаметр, мм Высота, мм АхВ, мм
РЦ №1 250 130 624 78x47 20
РЦ №2 400 160 768 96x58 25
РЦ №3 650 200 960 120x72 31
РЦ №4 1000 250 1200 150x90 38
РЦ №5 1600 315 1512 190x115 60
РЦ №6 2000 355 1704 215x128 68
РЦ №7 2500 400 1920 240x144 76
РЦ №8 3100 450 2160 270x162 86
РЦ №9 3900 500 2400 300x180 95
РЦ №10 4900 560 2688 335x200 107
