Низкие цены на вентиляторы ВЦ 4-70 и ВЦП 7-40

Главная страница >> Пылеуловители и циклоны>> Циклоны ЦН-24

Rambler's Top100Рейтинг@Mail.ru

Пылеуловитель ВЗП-М пылеуловители ВЗП-М циклон ВЗП-М циклоны ВЗП-М

Циклоны ЦН-24

Циклоны ЦН-24, отличаются высокой пропускной  способностью  при невысоких требованиях к качеству очистки и для очистки газов от пылей со средним медианным диаметром более 20 мкм экономически рентабельно использование циклонов ЦН-24. Применяются в качестве первой ступени очистки воздуха в  системах аспирации на предприятиях металлургии, химии, промышленности строительных материалов, в деревообработке. Применяются в системах пневмотранспорта в качестве разгрузителя.

Техническая характеристика циклонов типа ЦН-24

      Оптимальная скорость входящего газа Vц (Vвх), м/сек………….........…...….4,5(12,2)

      Температура очищаемого газа 0С……………….……...…….…….....…... не более 400

      Максимальное давление, Па…………....................………...….............….….…..700

      Эффективность очистки от пыли d=90 мкм, плотностью 2,100 кг/м3, %…….88 - 98

      Эффективность очистки от пыли d=25 мкм, плотностью 2,100 кг/м3, %…….75 - 90



Эффективность очистки уменьшается с увеличением диаметра циклона.

Технические характеристики

Тип циклона
Производительность
по воздуху м3/ч
Диаметр, мм
Высота, мм
А, мм
В, мм
Масса, кг
Циклон ЦН-24-400
2000
400
1704
444
104
84
Циклон ЦН-24-500
3200
500
2130
556
130
131
Циклон ЦН-24-600
4600
600
2556
666
156
189
Циклон ЦН-24-700
6200
700
2982
777
182
257
Циклон ЦН-24-800
8100
800
3408
888
208
336
Циклон ЦН-24-900
10300
900
3834
999
234
425
Циклон ЦН-24-1000
12700
1000
4260
1110
260
525
Циклон ЦН-24-1200
18300
1200
5112
1332
312
756
Циклон ЦН-24-1400
25000
1400
5964
1554
364
1029
Циклон ЦН-24-1600
32600
1600
6816
1776
416
1344
Циклон ЦН-24-1800
41200
1800
7668
1998
468
1701
Циклон ЦН-24-2000
50200
2000
8620
2220
520
2125
Циклон ЦН-24-2400
73200
2400
10224
2664
624
3024
Циклон ЦН-24-3000
114400
3000
12780
3330
780
4725



При одновременном заказе скидка на бункер или вентилятор составит 10%
Для работы этого вида циклонов необходим пылевой вентилятор
ВР 140-40 ( ВЦП 7-40 )
Подробнее...		 Для сбора частиц, уловленных циклоном, необходим бункер
Бункер
Подробнее...

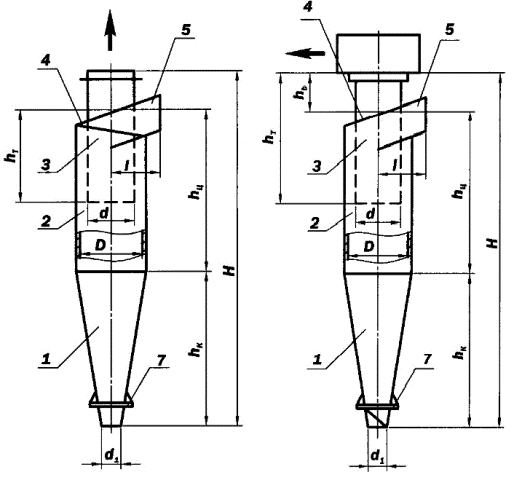

1 – конус, 2 – цилиндр, 3 – выхлопная труба, 4 - винтовая крышка,

5 – входной патрубок, 6 – улитка, 7 – опорный фланец
